介绍
主要用途
适用于制药、食品、化工、等行业部门对液料的浓缩。蒸发强度一般在50~60kg/m2h,浓缩液的比重不宜大于1.25,否则对出料带来困难。
结构
本设备主要包括浓缩罐、笫一冷凝器、汽液分离器、第二冷凝器、冷却器、受液罐、六个不锈钢部件组成。浓缩罐为夹层结构,冷凝器为列管式,冷却器为盘管式。

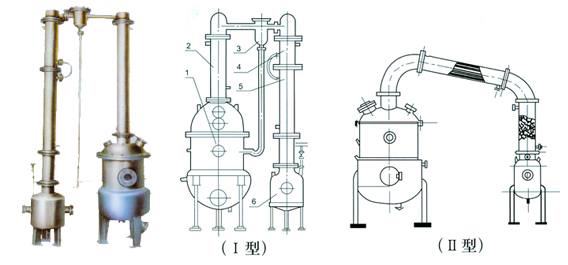

主要部件示意图
1.浓缩罐 2.第一冷凝器 3.汽液分离器 4.第二冷凝器 5.冷却器 6.受液槽
适用于制药、食品、化工、等行业部门对液料的浓缩。蒸发强度一般在50~60kg/m2h,浓缩液的比重不宜大于1.25,否则对出料带来困难。
结构
本设备主要包括浓缩罐、笫一冷凝器、汽液分离器、第二冷凝器、冷却器、受液罐、六个不锈钢部件组成。浓缩罐为夹层结构,冷凝器为列管式,冷却器为盘管式。
主要部件示意图
1.浓缩罐 2.第一冷凝器 3.汽液分离器 4.第二冷凝器 5.冷却器 6.受液槽
主要技术参数: |
产品型号
|
300L
|
500L
|
700L
|
1000L
|
2000L
|
蒸汽压力(MPA)
|
0.15
|
0.15
|
0.15
|
0.15
|
0.15
|
蒸发能力(kg/h)
|
80
|
100
|
130
|
160
|
350
|
加热面积m2
|
1.1
|
1.2
|
2.0
|
2.5
|
5.5
|
冷凝面积m2
|
3.0
|
3.2
|
3.6
|
4.5
|
14
|
冷却面积m2
|
0.6
|
0.7
|
0.85
|
1.1
|
3
|
受液槽容积(L)
|
76
|
100
|
125
|
140
|
185
|
蒸汽耗量(kg/h)
|
92
|
115
|
150
|
185
|
403
|
真空度(kpa)
|
0.06
|
||||
设备重量(kg)
|
715
|
862
|
1015
|
1250
|
2600
|
外形尺寸(mm)
|
5.7×1×3.4
|
2×1.2×3.4
|
2.4×1.3×3.4
|
2.5×1.7×3.7
|
2.7×1.5×4.7
|
